图集为指导性成果，提供方法、范例和图样；不替代规划和标准，不新增审批事项。
| 使用部门 | 工作内容 | 应用板块 |
|---|---|---|
| 规划管理部门 | 规划条件拟定、方案评审对照 | 原则、宏观与中观范例、使用等级 |
| 设计单位 | 符号检索、图样选用、构件调用、方案自检 | 符号库、图库、五级深化、自检表 |
| 建设单位 | 设计任务书编制、风貌意向确认 | 五类建筑范例、色彩与材质 |
| 社区与住户 | 民居样板自愿选用 | 居住社区样板菜单 |
图集是技术参考；要成为管理要求，走已有的制度路径，由主管部门按程序决定。
《促进法》第二十三条：把铸牢中华民族共同体意识的要求纳入城市规划、建设、治理和服务全过程。
城市可编制风貌规划设计导则；重点片区的详细规划可附加城市设计内容。
为导则和城市设计内容的编制提供素材，为各环节的把关提供对照。
广场、滨水带、老城各选一处，分别检验图集在公共空间、山水环境、居住生活中的用法。
范围：示意，待规划部门核实
范围：示意，待规划部门核实

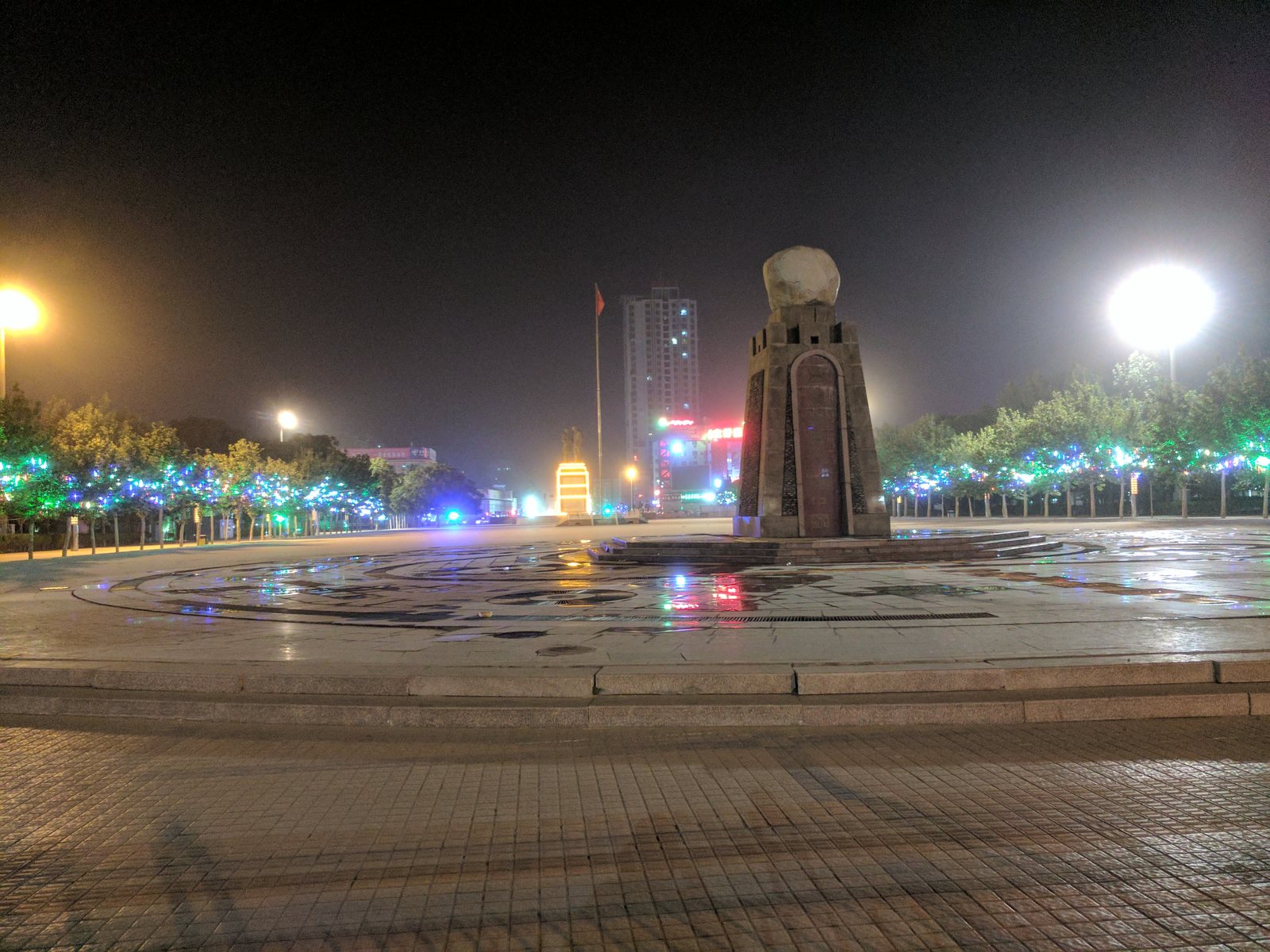

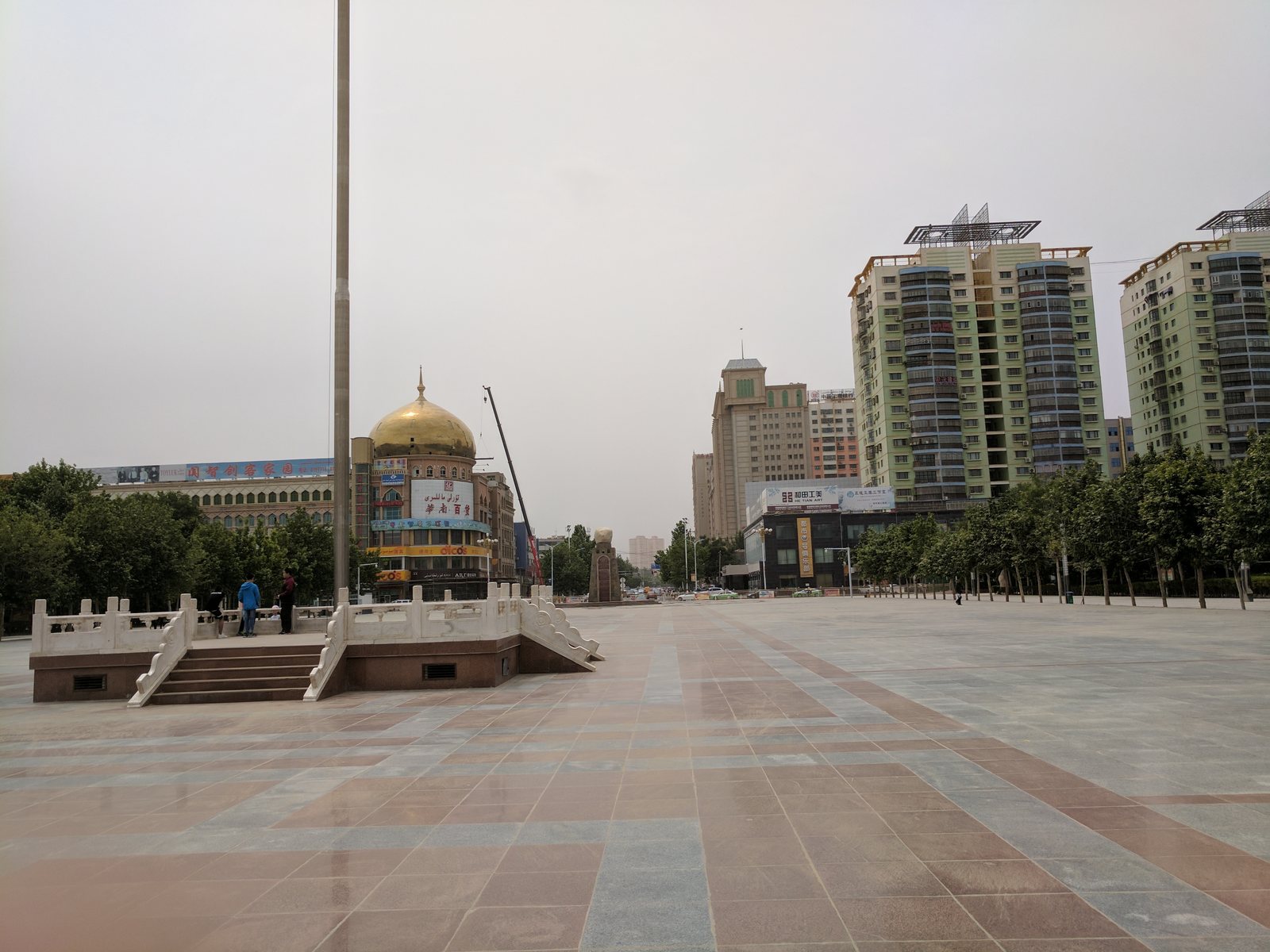

以团结广场片区为典型地段，把图集从头到尾用一遍：不大拆大建，三处标识原位保留。
待核 面积有三个口径：地图量算约 4.9 公顷，全域旅游专项规划写 5.2 公顷，另有资料写 6 万平方米。本页取“约 5 公顷”，以现场和规划部门核实为准。
点平面上的北段、中段、南段、北京西路界面或古城墙，面板显示这一处的定位、符号、依据、构件和落位。
示意，非测绘：道路、街坊、古城墙位置与形态均为示意，据公开资料概略绘制，范围待规划部门和文物部门核实。图中不画旗，国旗台依法使用。

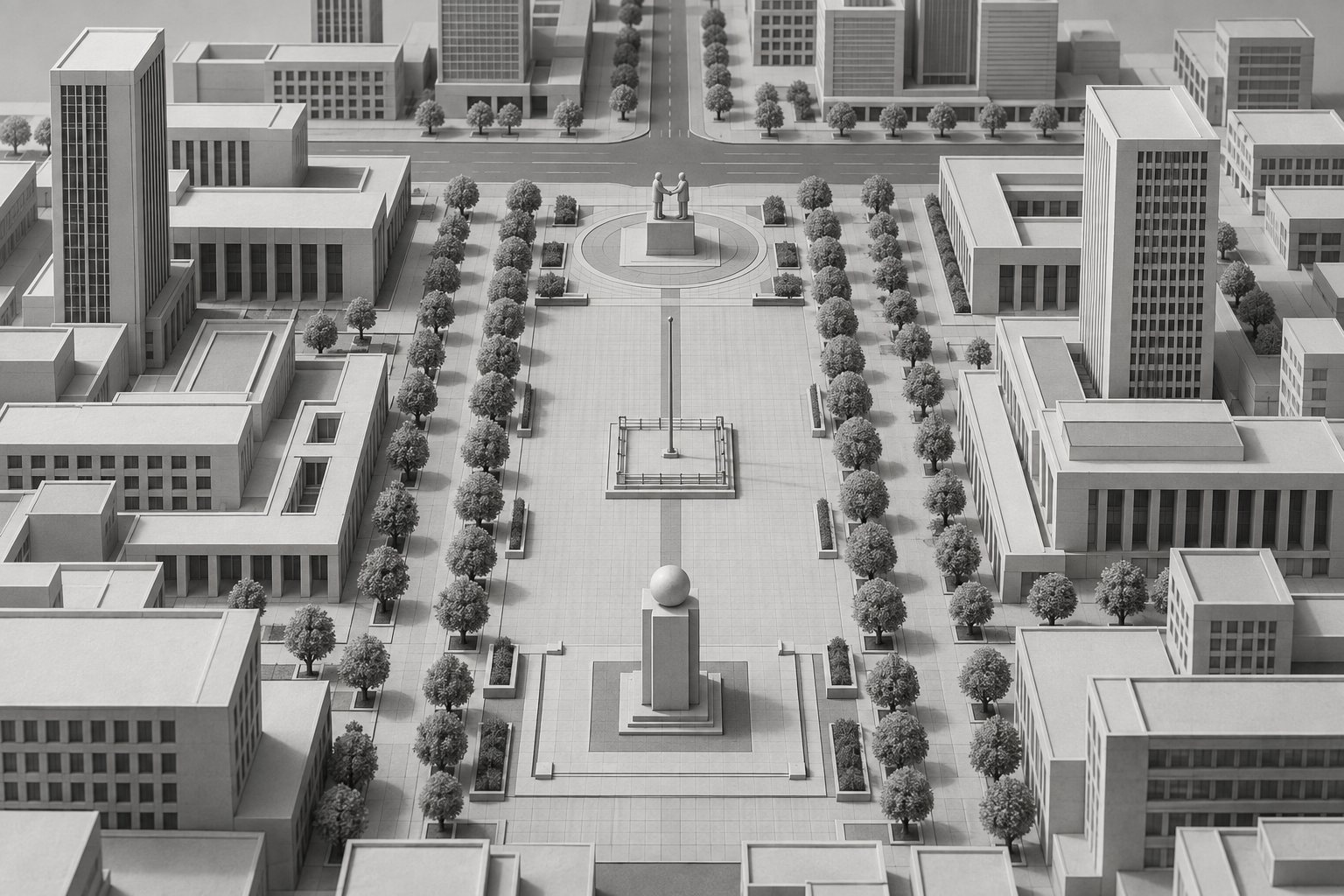

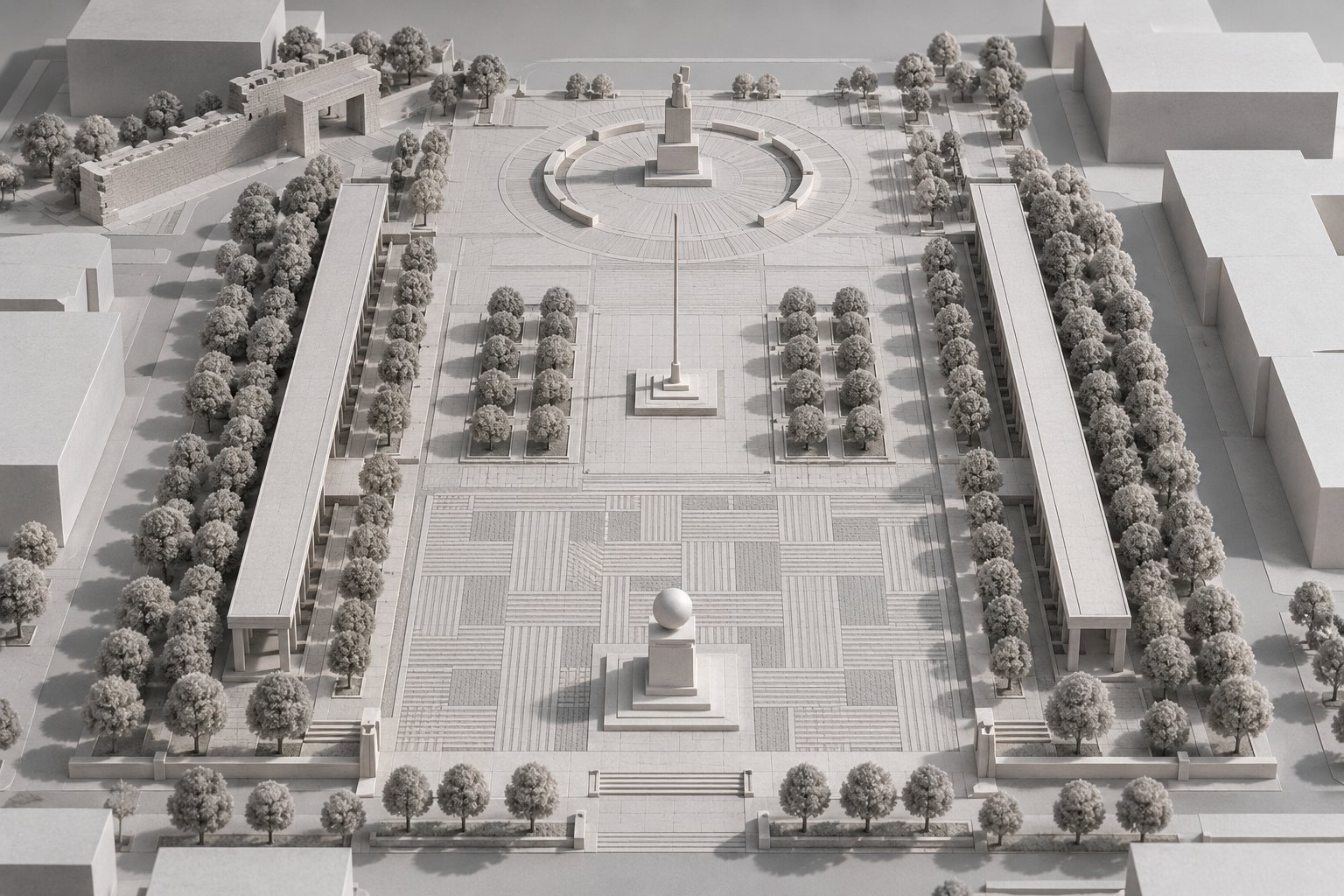

把“一轴三段设计意向模型”做成可以转着看的白模：拖动绕广场一圈，滚轮拉近看细部。
白模风格的示意场景；周边建筑与城墙形态为虚构，不代表现状和设计方案。握手雕像只以抽象体块示意；国旗台依法使用，旗杆不挂旗。
用五要素分析地段的可识别性和薄弱环节。点选要素，平面上对应的内容会亮起。
示意，非测绘。橙线为道路，圆圈为节点，三角为标志物。
| 要素 | 在这里是什么 | 设计提示 |
|---|---|---|
| 道路 | 北京西路、塔乃依路 | 中轴方向保持通透 |
| 边界 | 古城墙、两侧林带 | 城墙可读，林带遮阴 |
| 区域 | 北面办公与商业，东面商业，南面学校 | 周边界面分区对待 |
| 节点 | 路口、广场中心 | 集散处留足场地 |
| 标志物 | 握手雕像、国旗台、圆方塑 | 一轴串联，互不遮挡 |
先看问题再定目标：不大拆大建，三处标识原位保留。指向一条问题，右侧对应的目标会亮起。
每处标识都查得到编码、说得清转译。点各步，看这块地段上具体做了什么。
查清已有标识
提取符号与基因
一符一码，向上连接
选定转译手法
落成构件，定落位
| 既有标识 | 符号库条目 |
|---|---|
| 握手雕像 | 库尔班·吐鲁木 3-F-04 |
| 国旗台 | 国旗 1-E-01，第一层级国家总标识（依法使用） |
| 圆方塑 | 尼雅遗址 3-F-02 |
| 清代古城墙 | 和田清代城墙 3-F-10（增补项，待课题组审定） |
| 既有标识 | 提取的符号 | 基因 |
|---|---|---|
| 握手雕像 | 万方乐奏 | 向心、辐辏 |
| 国旗台 | 原样使用 | 不作转译 |
| 圆方塑 | 五星共构 | 五色经纬 |
| 清代古城墙 | 四方之门 | 方城四门 |
| 既有标识 | 编码 | 向上连接 |
|---|---|---|
| 握手雕像 | 3-F-04 | 连接民族团结 |
| 国旗台 | 1-E-01 | 第一层级国家总标识 |
| 圆方塑 | 3-F-02 | 连接中华织造 2-B-02 |
| 清代古城墙 | 3-F-10 | 连接大一统 2-E-01 |
符号编码详见 符号库。

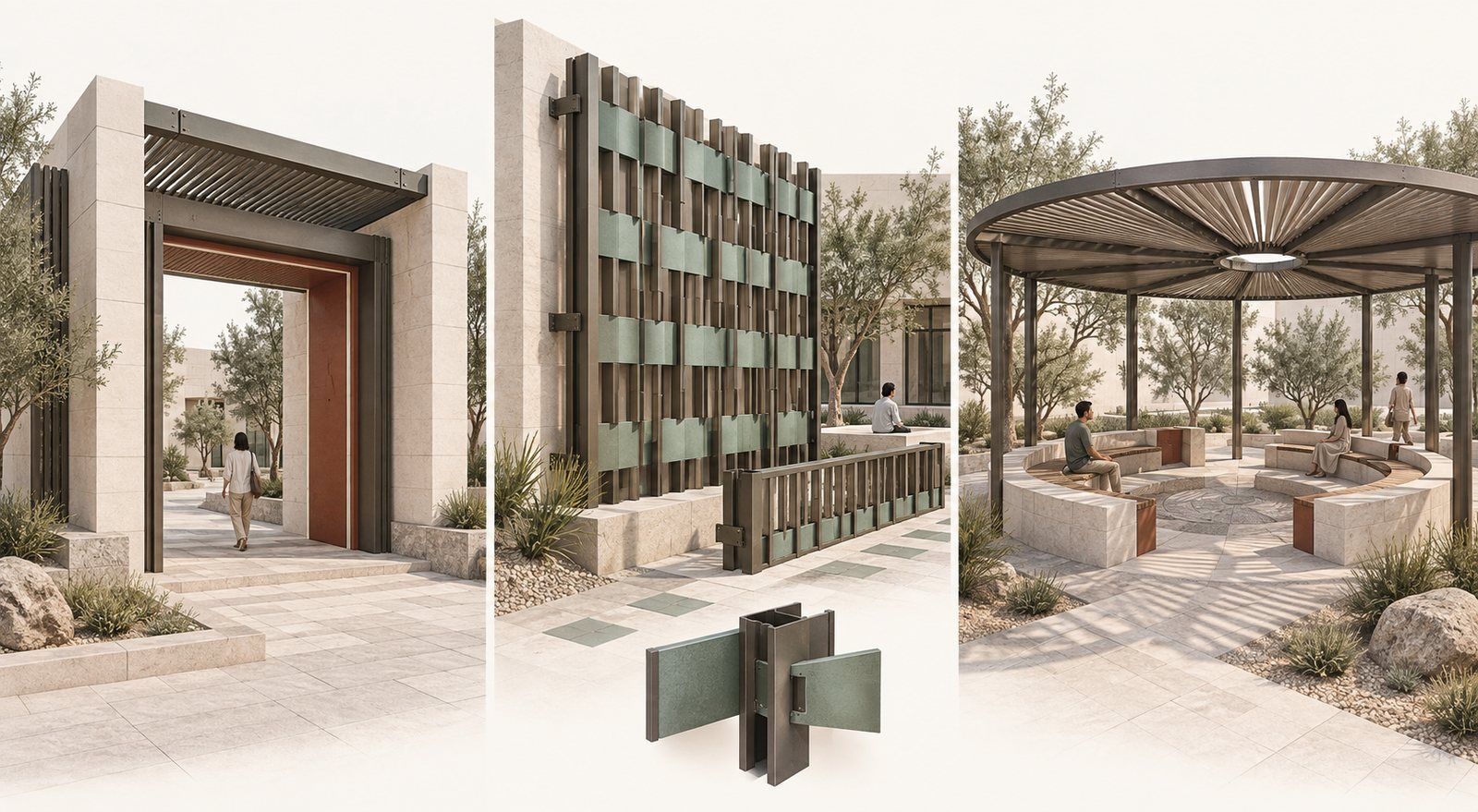

| 既有标识 | 转译手法 |
|---|---|
| 握手雕像 | 构图 CP |
| 国旗台 | — （不转译，原样使用） |
| 圆方塑 | 色彩 CR、构图 CP |
| 清代古城墙 | 形态 MO |
| 既有标识 | 落成构件 | 落位 |
|---|---|---|
| 握手雕像 | 放射铺装、环形坐凳 | 北段 |
| 国旗台 | 旗台原位、场地留白 | 中段 |
| 圆方塑 | 经纬铺装、经纬格栅 | 南段 |
| 清代古城墙 | 门阙构架、界面墙 | 西侧节点 |

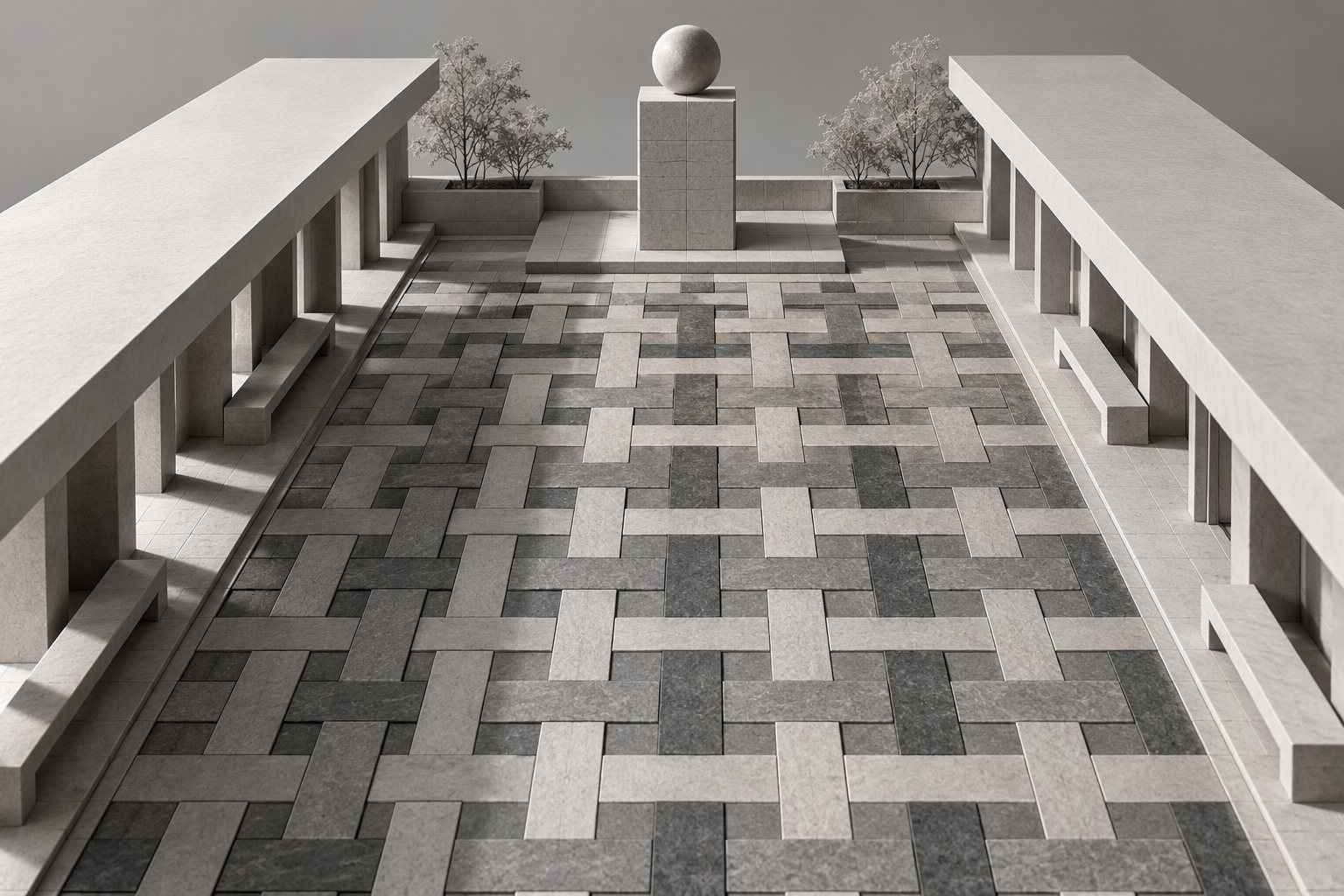

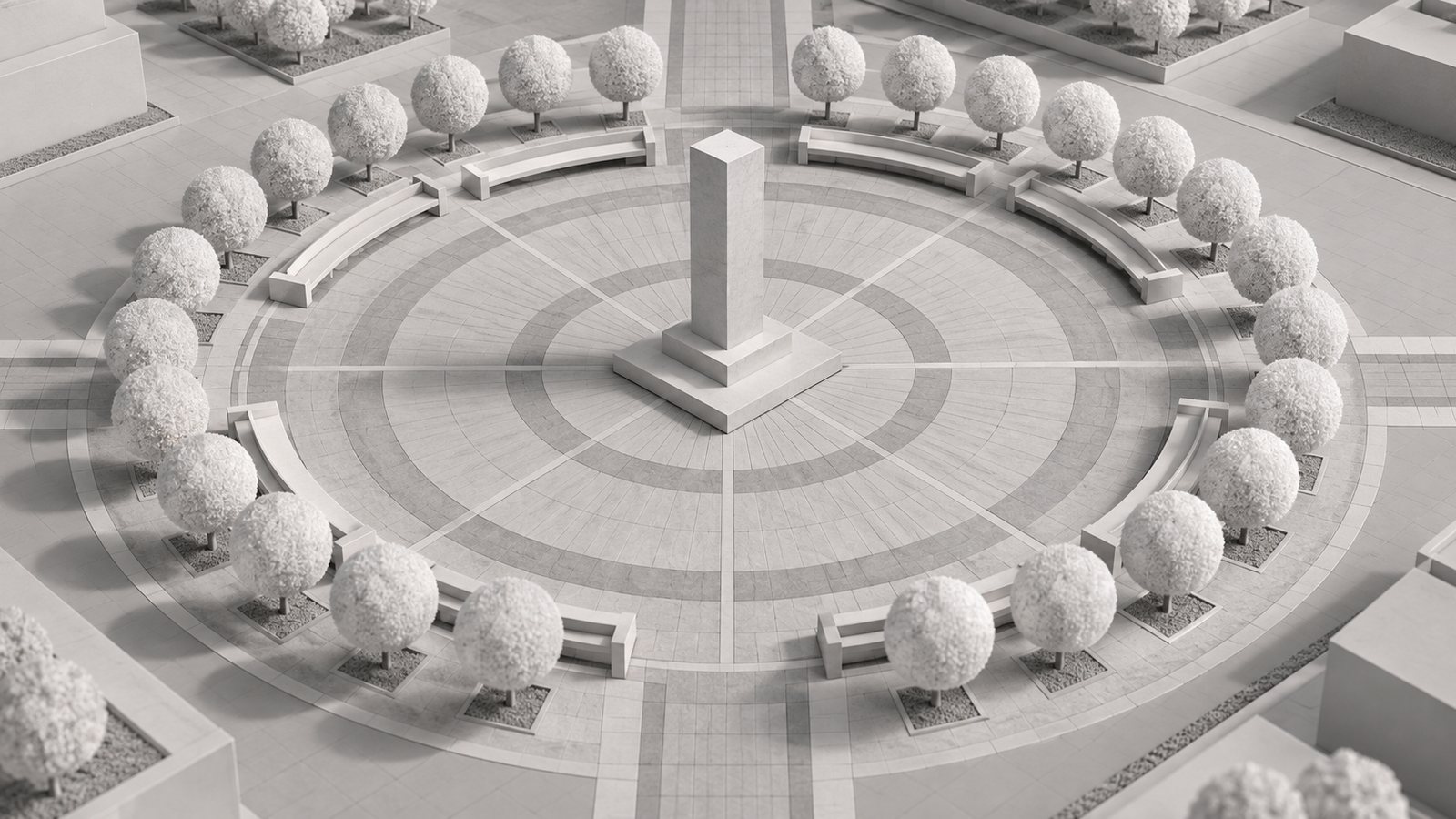

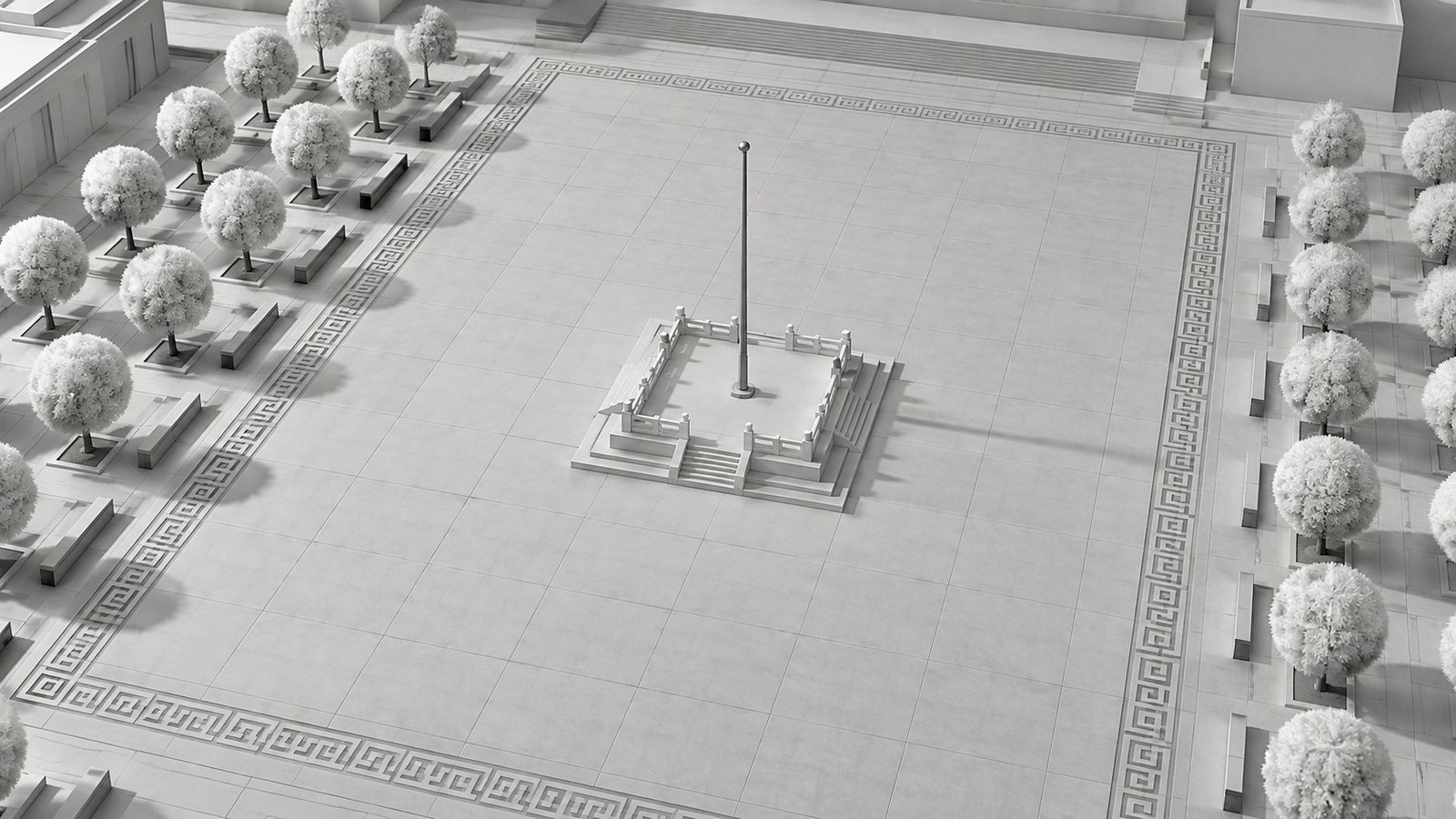

北段以汇聚为主题，中段为礼仪空间，南段表达一体；两翼设遮阴设施，西侧展示古城墙。
三段各定一个主母题，铺装、坐具和树阵按主母题统一设计。

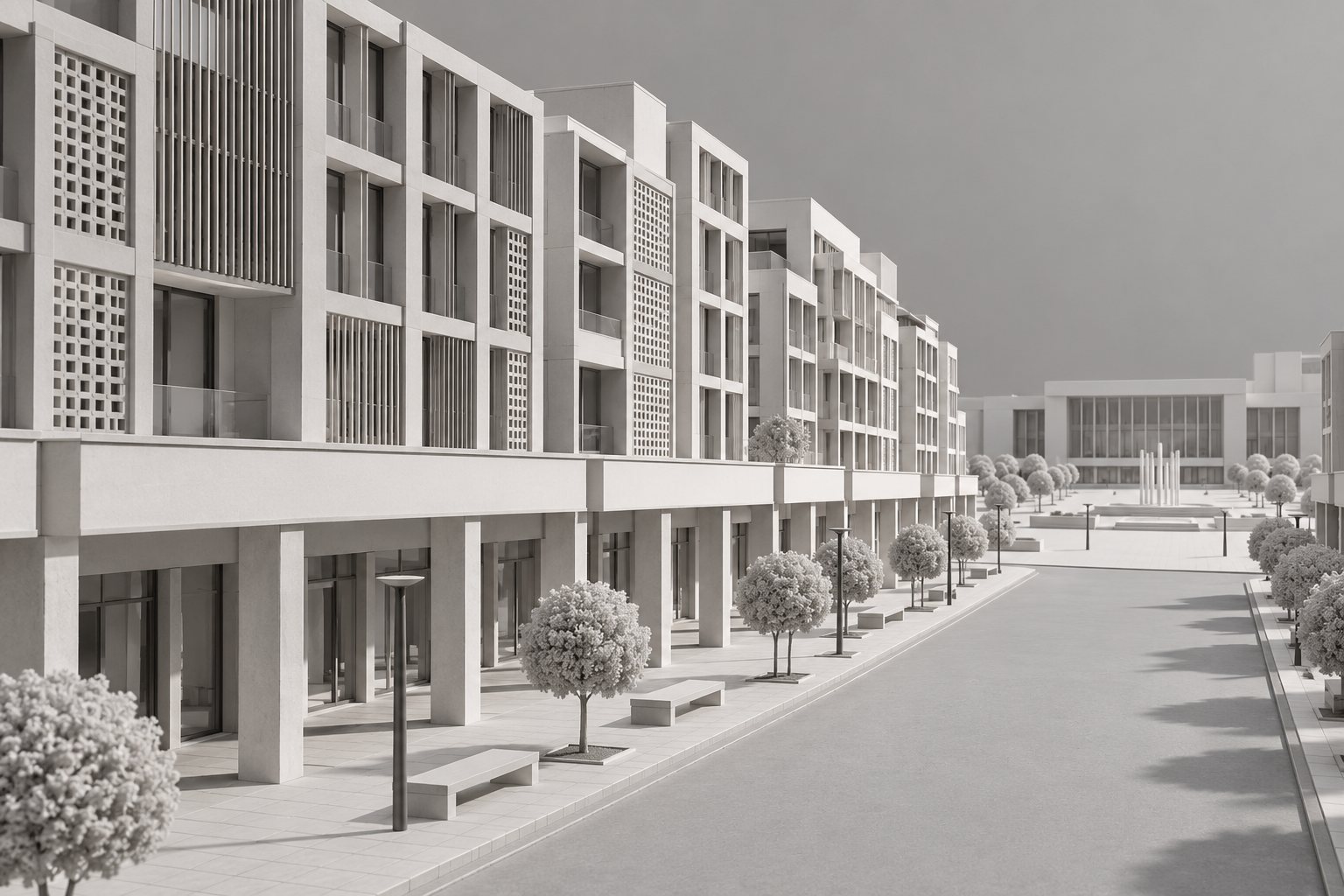

周边建筑做加法：不改体量，加檐廊、加遮阳、理招牌。拖动滑块，对比改造前后。

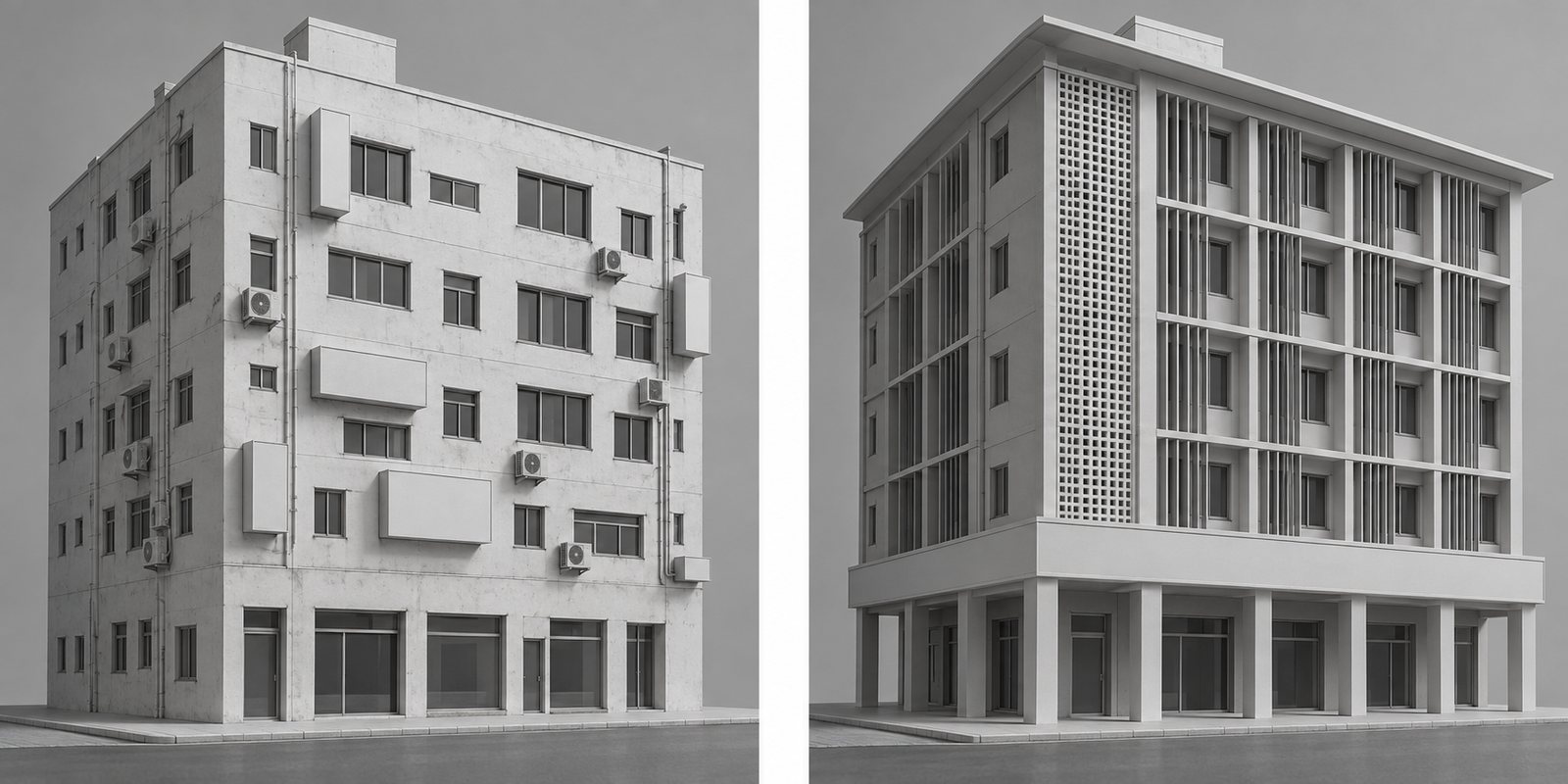

改造前改造后

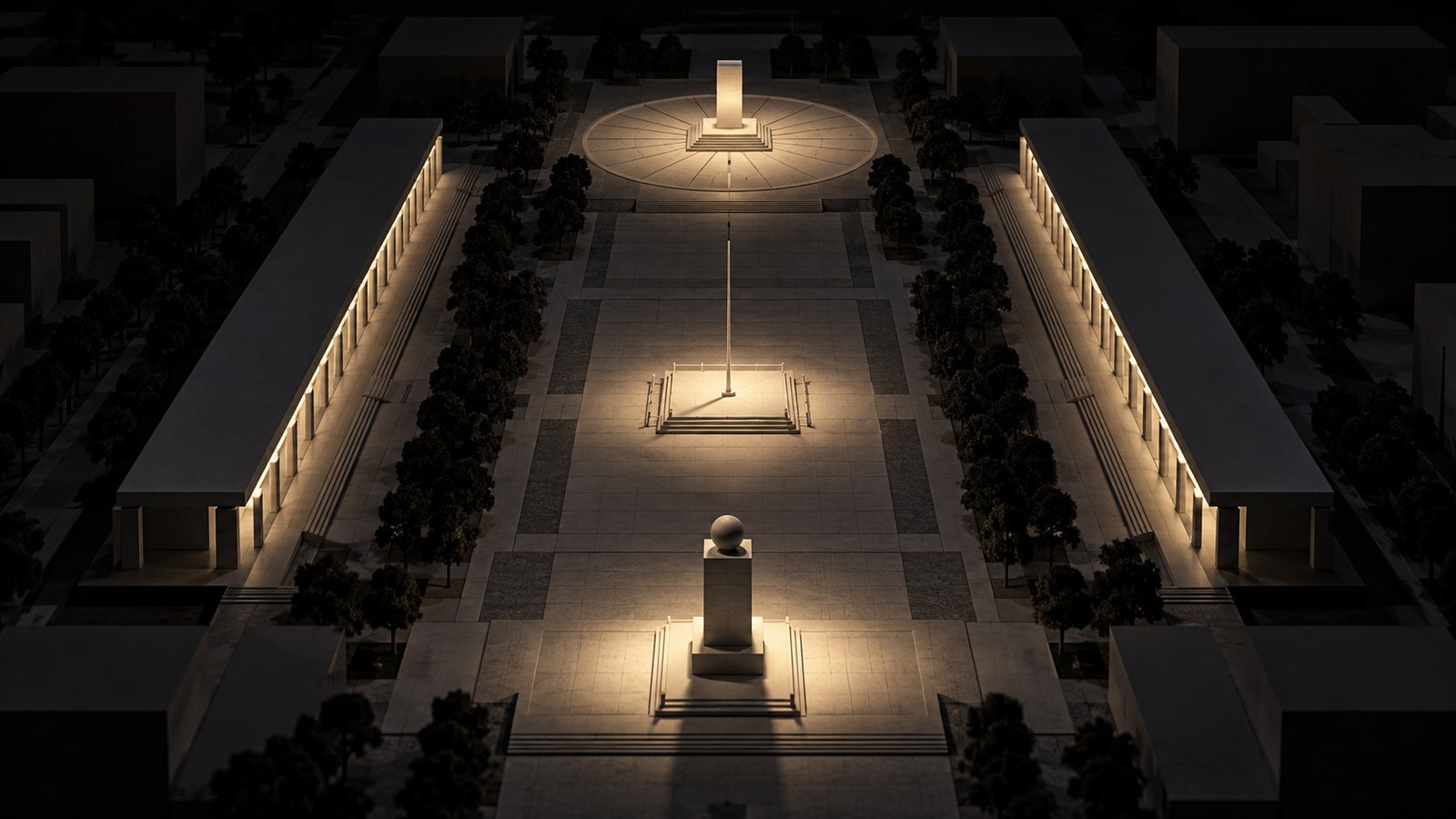

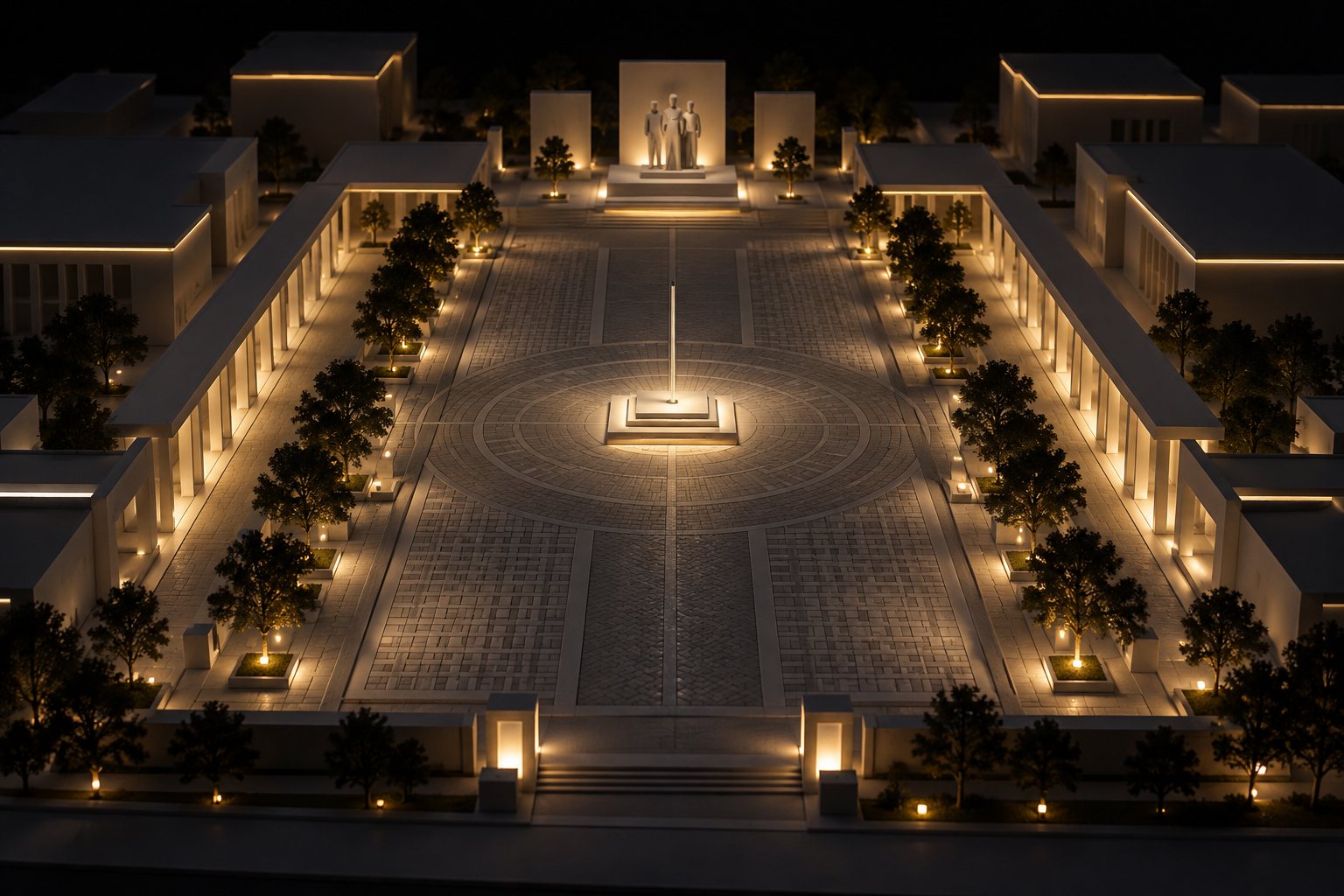

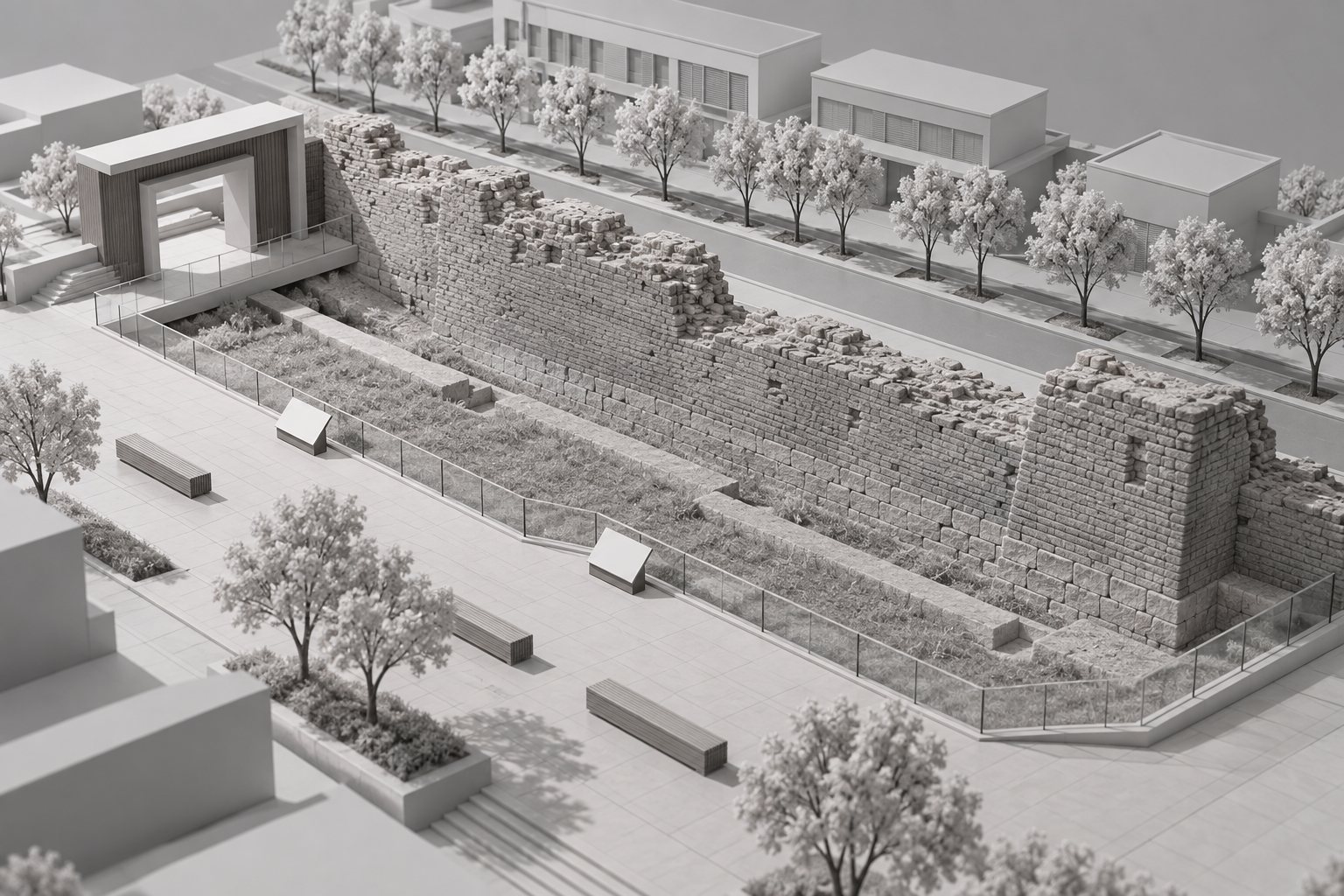

西侧打开古城墙的视线；夜间只照亮重点标识和檐下。
古城墙的规模、现存长度和确切位置待现场核实；部分遗存在单位院内，范围待核。
在平面上看古城墙 →

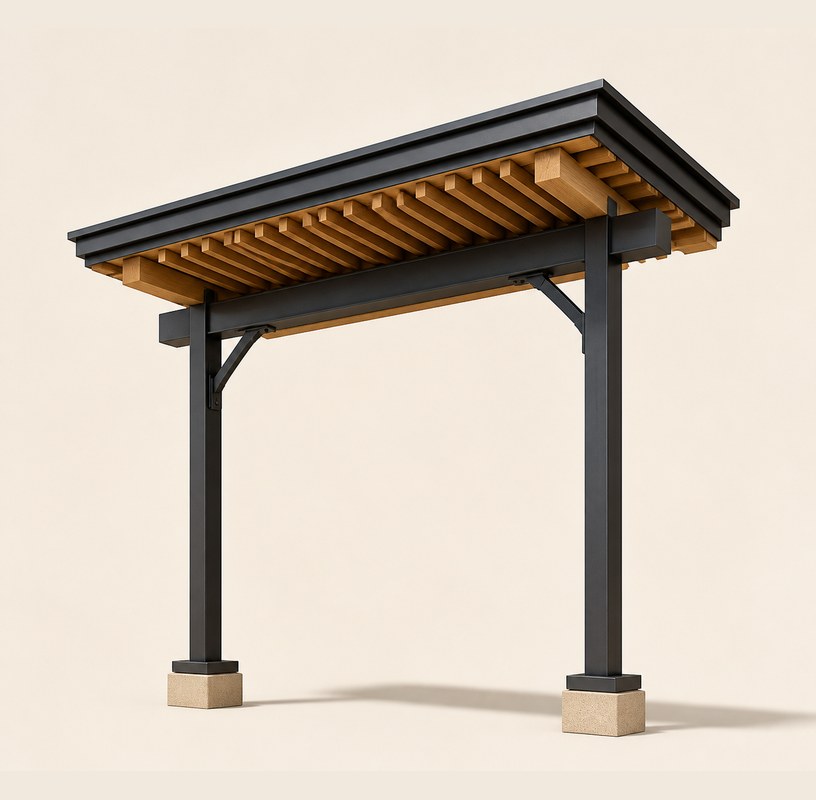

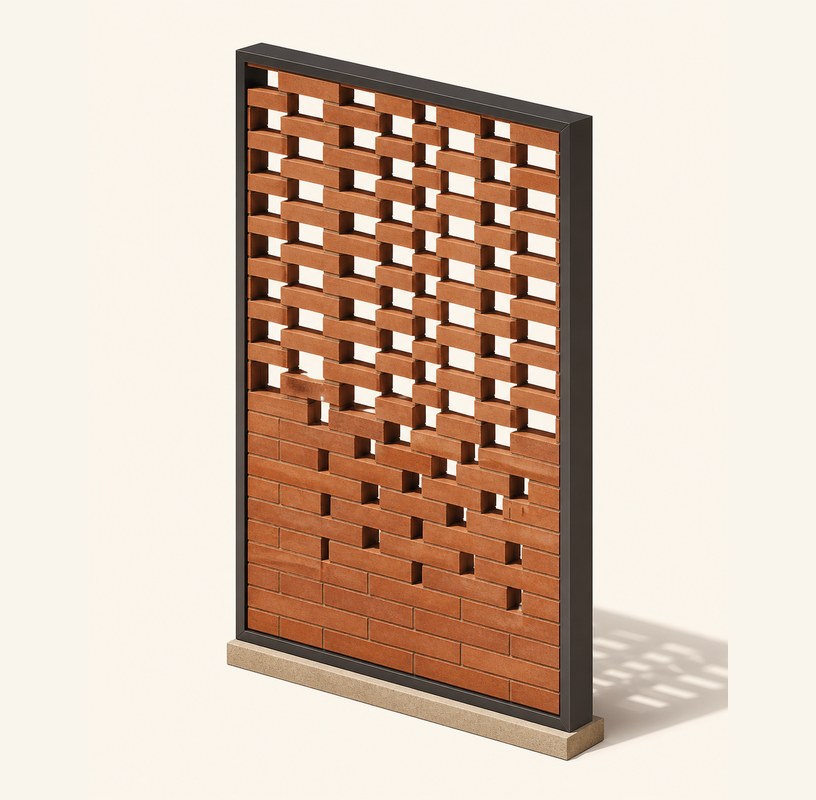

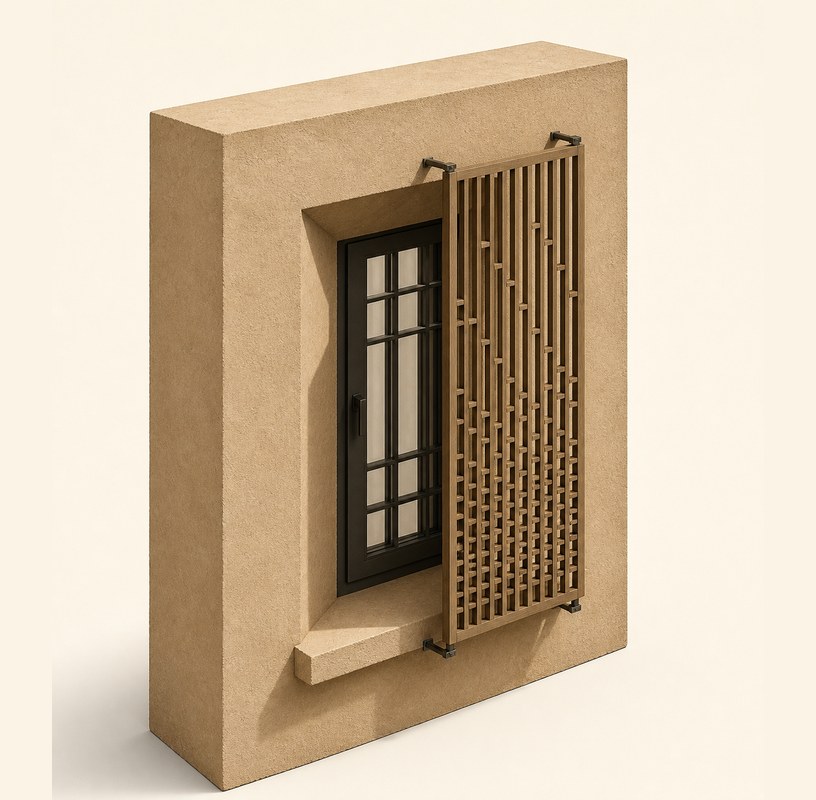

这个地段从图库调用了什么，对照自检表结果如何。点链接可到应用图集查看构件与纹样。

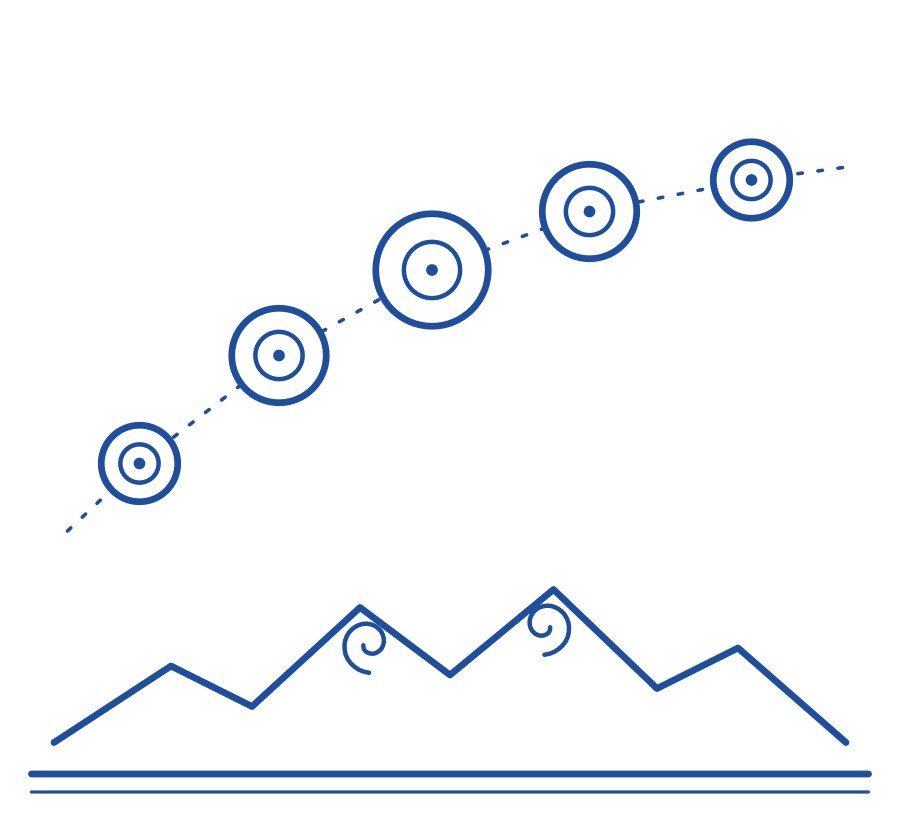

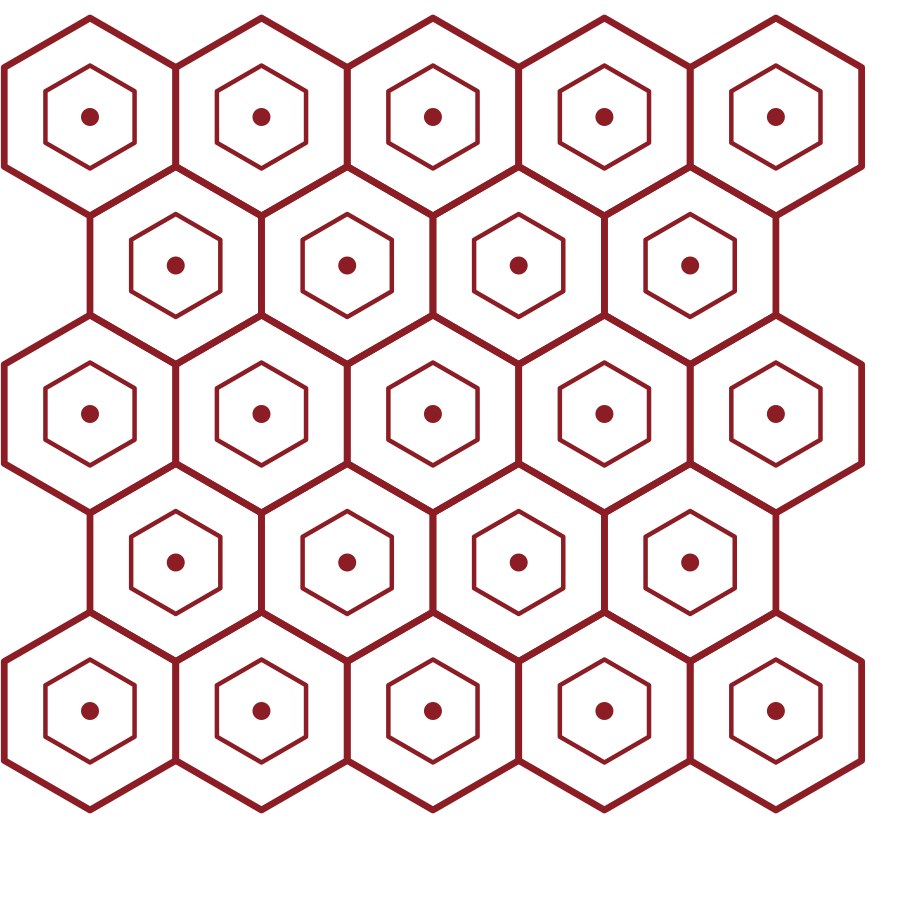

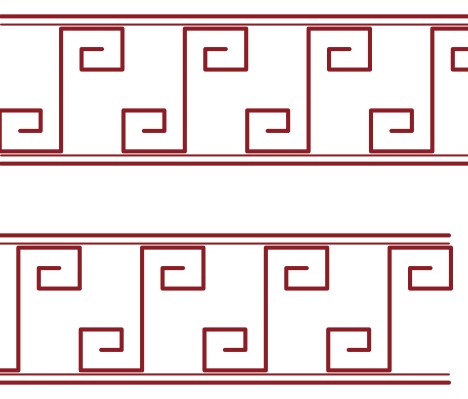

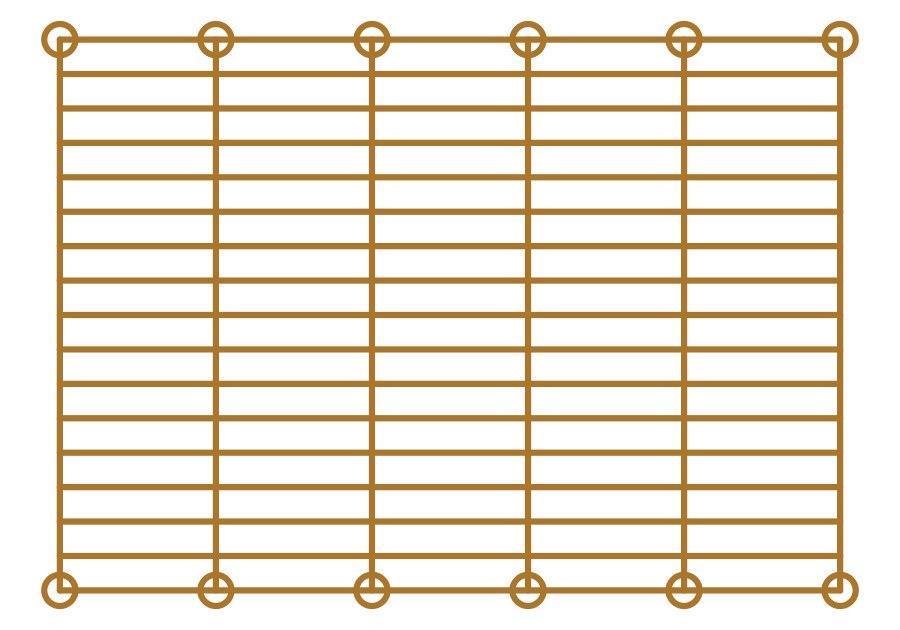

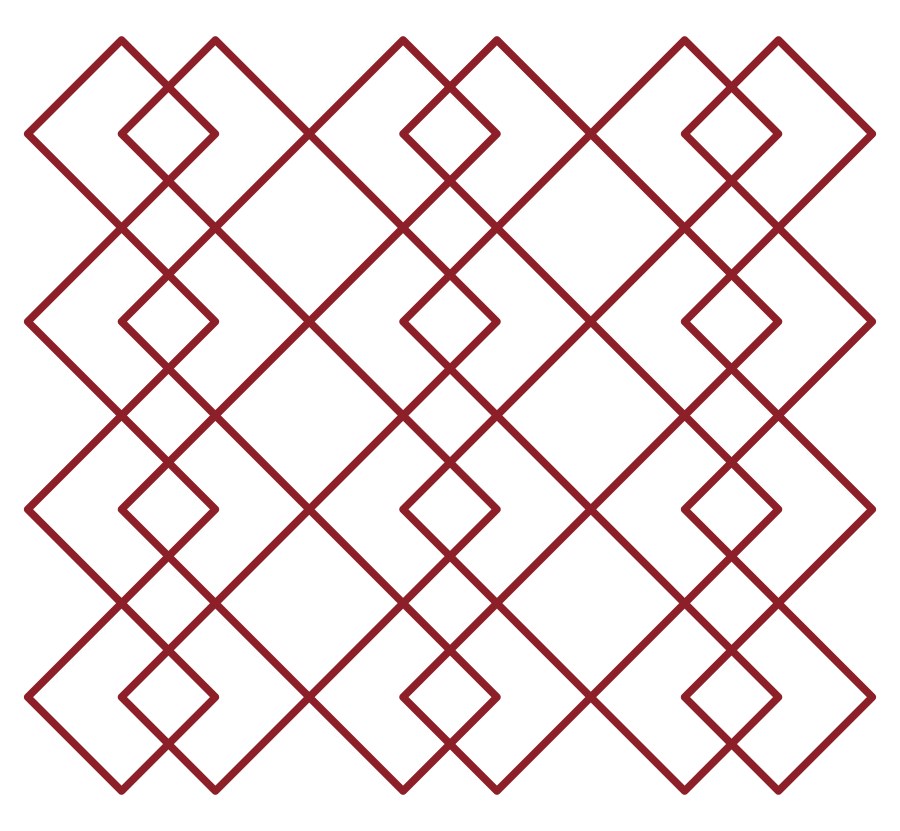

万方乐奏、五星共构、四方之门。到符号库查编码 →
色块仅示意，色值以图库色卡为准。
读完一项，可在右侧勾一下，帮助自己记住看到哪里。勾选状态只保存在本机浏览器。当前已勾 0 / 6。
| 自检项 | 本地段的做法 | 已看 |
|---|---|---|
| 地域性 | 檐廊、树阵和深窗回应强日照；材料用石材、砖和木格栅。 | |
| 文化性 | 符号都从本地实物提取，逐条注明出处，并向上连接。 | |
| 时代性 | 现代构造，方洞深廊；不仿古，不堆砌。 | |
| 强度上限 | 广场每段一个主母题；周边建筑一主两辅。 | |
| 使用等级 | 所用图样均为推荐级；慎用项不作公共界面主母题。 | |
| 待核事项 | 古城墙范围、喷泉位置、雕像基座文字须现场核实。 |
按先易后难分三期：近期不动土建，中期改造广场本体，远期整治周边界面。
| 事项 | 建议牵头 | 配合与说明 |
|---|---|---|
| 规划条件与方案把关 | 自然资源部门 | 课题组提供图集和技术支持 |
| 广场、市政与城市家具 | 住建、城市管理部门 | 成套设计，统一采购 |
| 古城墙展示节点 | 文化旅游（文物）部门 | 部分遗存在单位院内，范围待核 |
| 符号使用等级会签 | 民宗、统战部门 | 规划部门提出初稿 |
对照 2026 年 8 月 27 日会议纪要逐项核对：做到了什么，还差什么，在本站哪里看。
| 纪要提出的任务 | 成果 | 还差什么 | 位置（本站） |
|---|---|---|---|
| 成果形式：导向和建议形式的图集 | 指导性图集：文本、符号库、图库、自检表 | 成果名称待审定 | 应用图集、符号库 |
| 评价指标与方法，给设计对错引导 | 三性自检、气候复核、强度上限、使用等级 | 量化指标待规范和模拟核定 | 五步规程、本页自检 |
| 转译的尺度、模数和应用规范 | 四个转译维度，四个构件尺寸图，五级深化 | 尺寸为建议值，待专业校核 | 交互模型、应用图集 |
| 本土化知识库和管理系统的基础 | 符号目录 95 条、网站符号库 216 条，一符一码；图库附逐图清单 | 管理系统未做，图片授权待核 | 符号库、说明与来源 |
| 案例研究与建筑风貌数据库 | 十个案例，四种转译模式 | 逐栋建筑的风貌数据库未建 | 理论与案例 |
| 城市红色标识系统 | 时间长廊，红色与历史节点网络，团结广场 | 节点位置待规划部门核实 | 应用图集、本页团结广场 |
| 分类策略；市区、团场、农村 | 五类建筑范例，民居样板菜单 | 团场和农村尚未展开 | 应用图集 |
| 展示窗口；典型地段示范 | 本站，应用图集 35 页，团结广场十页 | 展板待定，现状待现场复核 | 首页、本页团结广场 |
“还差什么”一列如实列出缺口；其中量化指标、专业校核和现场复核三项，是下一步的重点。
研究要点归纳为六项：主线、方法、原则、使用等级、图集和典型地段。
每个地域符号都要写明它与中华文化的关系。三层次、六类型，一个符号一个编码。
普查、基因、编码、转译、应用。每一步都有产出，可以复核。
公私分域、强度上限、厚今不薄古、适可而止。
推荐、慎用、禁用三级。只看今天是否承担宗教标识功能。
范例展示成果形式，图库提供可用图样。构件带尺寸，纹样分等级。
不大拆大建，三处标识原位保留。按一轴三段组织，完整演示图集的用法。
以下六项待有关部门确认；按五个步骤推进，形成可发布的图集。
| 序 | 待确认事项 | 建议由谁确认 |
|---|---|---|
| 1 | 成果的指导性定位和正式名称 | 待有关方面审定 |
| 2 | 管理衔接：是否编制风貌规划设计导则，重点片区的详细规划是否附加城市设计内容 | 自然资源部门研究提出 |
| 3 | 符号使用等级清单的会签程序 | 民宗、统战部门会签 |
| 4 | 团结广场片区示范先行，明确牵头部门 | 待主管部门确定 |
| 5 | 图库的发布范围和维护单位，第三方图片的授权 | 课题组提方案，主管部门确定 |
| 6 | 各处待核事项的核实，专家观点的引用 | 课题组逐条核实，引用先征得同意 |
